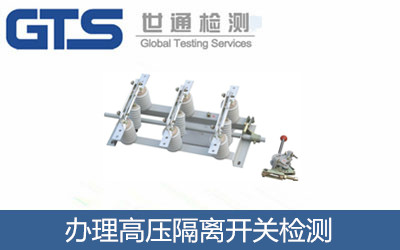

高壓隔離開關是發電廠和變電站電氣系統中重要的開關電器，需與高壓斷路器配套使用。隔離開關適用于三相交流50Hz，額定電壓12KV的戶內裝置。供高壓設備的有電壓而列負荷載的情況下接通，切斷或轉換線路之用。

高壓隔離開關檢測標準：GB1985

GB 1985-2014 高壓交流隔離開關和接地開關

本標準適用于設計安裝在戶內和戶外,且運行在頻率50Hz、標稱電壓3000V 及以上的系統中,端子是封閉的和敞開的交流隔離開關和接地開關。

本標準也適用于這些隔離開關和接地開關的操動機構及其輔助設備。

注：本標準不包括將熔斷器作為其一個組件的隔離開關。

GB1985-2014與GB1985-2004的主要差異有:

—按照IEC62271-102:2001+A1:2011,增加術語“組合功能接地開關”和“解鎖點”的定義;根據需要,增加術語“M1級接地開關”和“M2級接地開關”的定義。

—  增加額定電壓1100kV 隔離開關、接地開關的相關技術要求。

—  將接地開關的額定短路持續時間由2s改為至少2s。

—  補充了額定電壓24kV、31.5kV 隔離開關推薦的額定端子靜態機械負荷。

—  修改了M1級隔離開關和接地開關機械壽命的額定值。

—  補充了額定電壓40.5kV 隔離開關的額定母線轉換電壓。

—  修改了氣體絕緣金屬封閉開關設備中的隔離開關母線充電電流開合能力的規定值;增加了空氣絕緣的隔離開關小容性電流開合能力的額定值。

—  增加了隔離開關小感性電流開合能力的額定值。

—  修改了B類接地開關的額定感應電流和額定感應電壓的標準值以及相關的試驗回路參數。

—  引用了GB/T11022—2011的6.1.1中關于應進行型式試驗的六種情況的規定,并明確了其d)項中要求的驗證試驗項目。

—  將無線電干擾電壓試驗中1.1Ur/3下的無線電干擾電平由不超過2000μV 改為按照GB/T11022—2011。

—  根據IEC62271-102:2001+A1:2011,全面修改了接地開關短路關合性能試驗。

—  按照IEC/TR62271-305:2009,增加了空氣絕緣的隔離開關小容性電流開合試驗。

—  增加了隔離開關小感性電流開合試驗。

—  按照GB/T11022—2011,增加了5.19、5.20、6.10和6.11。

—  按照GB/T11022—2011,增加了11.2和11.3,原11.1~11.4順延為11.4~11.7。

—  按照GB/T11022—2011,增加了第12章。

—  按照IEC62271-102:2001+A1:2011,用新的圖6替換原圖6。

—  根據IEC62271-102:2001+A1:2011,增加了附錄G。根據IEC/TR62271-305:2009,增加了附錄H、附錄I、附錄J和附錄K。GB1985—2004的原附錄G順延為附錄L,并按GB311.1—2012進行了修改。

—  對有關條款以及附錄B、附錄C、附錄E和附錄F中部分條款的編號作了編輯性修改。

—  增加了附錄M 和附錄N。

辦理高壓隔離開關檢測流程：

1、項目申請——向檢測機構監管遞交申請。

2、資料準備——根據要求，企業準備好相關的認證文件。

3、產品測試——企業將待測樣品寄到實驗室進行測試。

4、編制報告——認證工程師根據合格的檢測數據，編寫報告。

5、遞交審核——工程師將完整的報告進行審核。

6、簽發證書——報告審核無誤后，頒發報告。

如果您想辦理高壓隔離開關檢測或者想了解更多資訊，請點擊上海世通【在線咨詢】或者致電：400-618-3600；021-33637866。
